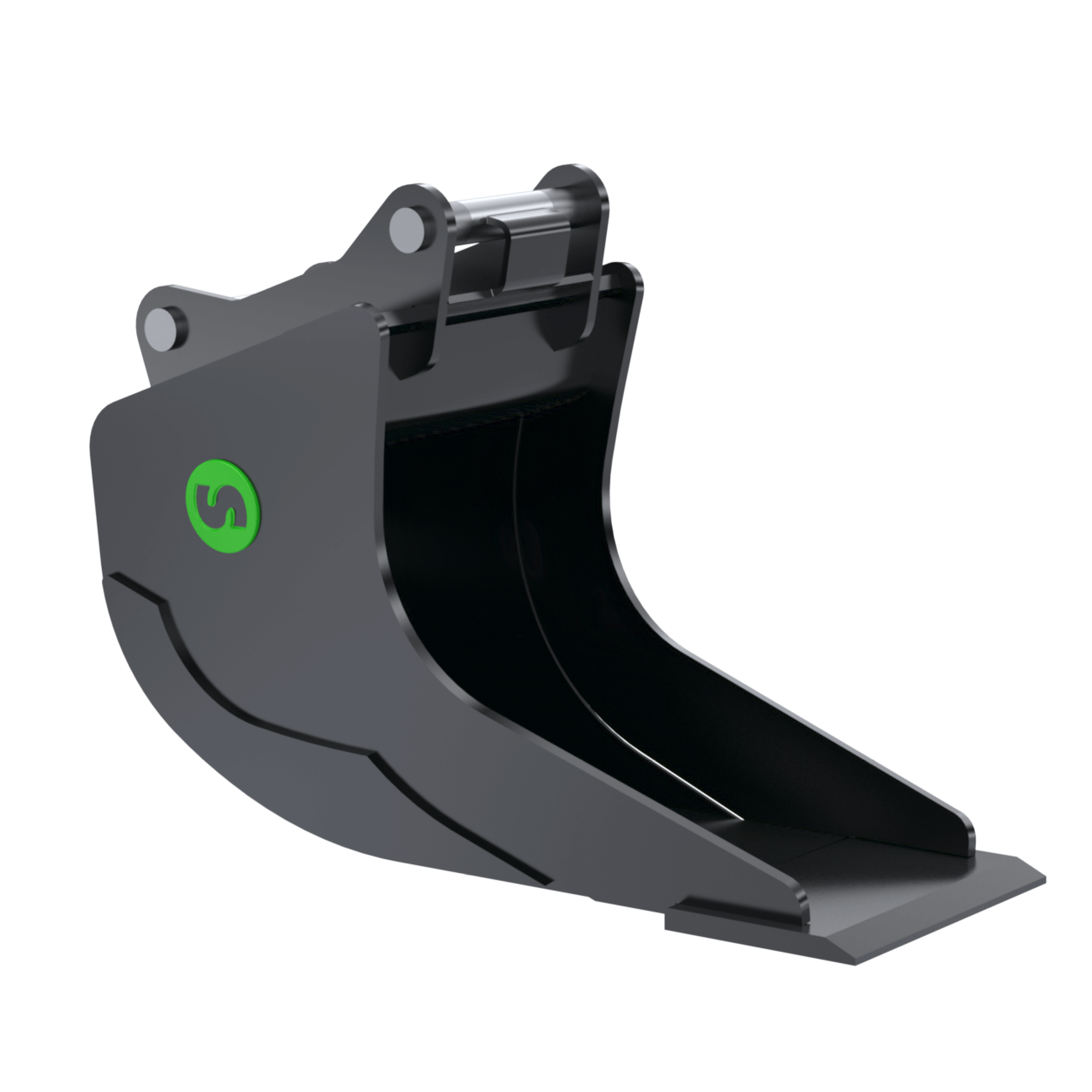

线缆斗
铲斗 0-40 吨
用于精确挖掘窄深沟渠的铲斗
线缆斗也称为沟槽斗或粘土铲斗，与标准挖掘铲斗相比，其轮廓更窄，使其能够挖出特定宽度的沟槽。铲斗的长轮廓使其更容易在管道、电缆和其他材料周围和下方作业。它采用弧形设计，带有锋利的斗齿或切削刃，有助于切割土壤、粘土或挖沟过程中遇到的其他材料。
线缆斗通常用于各种类型的建筑和公用事业工作，例如铺设管道和电缆、灌溉系统的排水沟、污水管道、光缆，或用于各种园林绿化任务中所需的清洁、精确的挖掘。当与液压手腕一起使用时，线缆斗更像是一种外科手术工具。铲斗从铲刃到连接支架的高度很高，这使您可以正确进入沟槽，而不会干涉。
坚固的设计但重量更轻
高等级钢使我们能够在不增加重量的情况下制造出更耐磨的铲斗。斯蒂瑞特线缆斗采用弯曲型材或梁，取代了传统的工艺。这会增加刚度，同时减轻重量和成本。在较大的铲斗上，横梁由高级钢制成，从而提供更有效的解决方案。铲斗有带齿或不带齿、标准形状或圆锥形状可供选择。
线缆斗具有：
• 耐磨板采用优质钢材
• 20-30°铲斗角度
• HB 500 材料的切削刃
技术参数
| 线缆斗 | 挖机重量 [ton] | 支架 S-type | 宽度 [mm] | 斗容 ISO [l] | 斗容 SAE [l] | 重量 [kg] | 齿 CAT-J | 文章 |
|---|---|---|---|---|---|---|---|---|
| CB1 | 0-2 | S30 | 240 | 25 | 30 | 25 | – | 101154 |
| CB2 | 1-3 | S30 | 290 | 30 | 40 | 30 | – | 101156 |
| CB2T | 1-3 | S40 | 290 | 30 | 40 | 40 | J200x3 | 101155 |
| CB3 | 2-5 | S40 | 300 | 50 | 65 | 55 | – | 101157 |
| CB3C | 2-4 | S40 | 400/200 | 50 | 65 | 60 | – | 101158 |
| CB5 | 4-6 | S40 | 300 | 60 | 80 | 70 | – | 101160 |
| CB5 | 4-6 | S40 | 400 | 90 | 120 | 80 | – | 101162 |
| CB5 | 4-6 | S40 | 450 | 100 | 140 | 85 | – | 101163 |
| CB5T | 4-6 | S40 | 300 | 60 | 80 | 75 | J200x3 | 101161 |
| CB5T | 4-6 | S40 | 450 | 100 | 140 | 95 | J200x3 | 110164 |
| CB6 | 5-8 | S40 | 400 | 100 | 135 | 95 | – | 101165 |
| CB6C | 5-8 | S40 | 380/300 | 80 | 105 | 90 | – | 101304 |
| CB6 | 5-8 | S45 | 400 | 100 | 135 | 110 | – | 101169 |
| CB6C | 5-8 | S45 | 380/300 | 80 | 105 | 100 | – | 101168 |
| CB6 | 5-8 | S50 | 400 | 100 | 135 | 110 | – | 101170 |
| CB6 | 5-8 | S50 | 450 | 110 | 145 | 115 | – | 101171 |
| CB6C | 5-8 | S50 | 380/300 | 80 | 105 | 100 | – | 101166 |
| CB6T | 5-8 | S50 | 450 | 110 | 145 | 120 | J200x4 | 101172 |
| CB6CT | 5-8 | S50 | 380/300 | 80 | 105 | 110 | J200x3 | 101167 |
| CB9 | 8-12 | S45 | 400 | 120 | 165 | 135 | – | 101175 |
| CB9 | 8-12 | S50 | 400 | 120 | 165 | 140 | _ | 101176 |
| CB9C | 8-12 | S50 | 400/200 | 80 | 110 | 120 | – | 101179 |
| CB12 | 11-13 | S45 | 400 | 150 | 200 | 210 | – | 101181 |
| CB12 | 11-13 | S50 | 400 | 150 | 200 | 210 | – | 101183 |
| CB12 | 11-13 | S60 | 400 | 150 | 200 | 230 | – | 101305 |
| CB12T | 11-13 | S50 | 400 | 150 | 200 | 225 | J250x2 | 101182 |
| CB15 | 11-13 | S60 | 500 | 230 | 305 | 330 | – | 101185 |
| CB15C | 13-16 | S60 | 480/300 | 140 | 190 | 265 | – | 101186 |
| CB15T | 13-16 | S60 | 500 | 230 | 305 | 365 | J300x3 | 101184 |
| CB17 | 16-18 | S60 | 550 | 270 | 370 | 370 | – | 101188 |
| CB17 | 16-18 | S65 | 550 | 270 | 370 | 385 | – | 101189 |
| CB20 | 18-22 | S70 | 650 | 430 | 445 | 610 | – | 101190 |
| CB25 | 22-26 | S70 | 650 | 430 | 580 | 610 | – | 101191 |
| CB30 | 25-40 | S70 | 800 | 590 | 800 | 790 | – | 101193 |
| CB30 | 25-40 | S70/55 | 800 | 590 | 800 | 790 | – | 101356 |
| CB30 | 25-40 | S80 | 800 | 590 | 800 | 840 | – | 101194 |
| 线缆斗 | 挖机重量 [lb] | 支架 S-type | 宽度 [inch] | 斗容 ISO [ft³] | 斗容 SAE [ft³] | 重量 [lb] | 齿 CAT-J | 文章 |
|---|---|---|---|---|---|---|---|---|
| CB1 | 0-4400 | S30 | 9.45 | 0.88 | 1 | 55 | – | 101154 |
| CB2 | 2200-6600 | S30 | 11.42 | 1 | 1.41 | 66 | – | 101156 |
| CB2T | 2200-6600 | S40 | 11.42 | 1 | 1.41 | 88 | J200x3 | 101155 |
| CB3 | 4400-11000 | S40 | 11.81 | 1.77 | 2.30 | 121 | – | 101157 |
| CB3C | 4400-8800 | S40 | 15.75/7.87 | 1.77 | 2.30 | 132 | – | 101158 |
| CB5 | 8800-13200 | S40 | 11.81 | 2.12 | 2.83 | 154 | – | 101160 |
| CB5 | 8800-13200 | S40 | 15.75 | 3.18 | 4.24 | 176 | – | 101162 |
| CB5 | 8800-13200 | S40 | 17.72 | 3.53 | 5 | 187 | – | 101163 |
| CB5T | 8800-13200 | S40 | 11.81 | 2.12 | 2.83 | 165 | J200x3 | 101161 |
| CB5T | 8800-13200 | S40 | 17.72 | 3.53 | 5 | 209 | J200x3 | 110164 |
| CB6 | 11000-17600 | S40 | 15.75 | 3.53 | 4.77 | 209 | – | 101165 |
| CB6C | 11000-17600 | S40 | 15/11.81 | 2.83 | 3.71 | 198 | – | 101304 |
| CB6 | 11000-17600 | S45 | 15.75 | 3.53 | 4.77 | 242 | – | 101169 |
| CB6C | 11000-17600 | S45 | 15/11.81 | 2.83 | 3.71 | 220 | – | 101168 |
| CB6 | 11000-17600 | S50 | 15.75 | 3.53 | 4.77 | 242 | – | 101170 |
| CB6 | 11000-17600 | S50 | 17.72 | 3.88 | 5.12 | 253 | – | 101171 |
| CB6C | 11000-17600 | S50 | 15/11.81 | 2.83 | 3.71 | 220 | – | 101166 |
| CB6T | 11000-17600 | S50 | 17.72 | 3.88 | 5.12 | 264 | J200x4 | 101172 |
| CB6CT | 11000-17600 | S50 | 15/11.81 | 2.83 | 3.71 | 242 | J200x3 | 101167 |
| CB9 | 17600-26400 | S45 | 15.75 | 4.24 | 5.83 | 297 | – | 101175 |
| CB9 | 17600-26400 | S50 | 15.75 | 4.24 | 5.83 | 308 | _ | 101176 |
| CB9C | 17600-26400 | S50 | 15.75/7.87 | 2.83 | 3.88 | 264 | – | 101179 |
| CB12 | 24200-28600 | S45 | 15.75 | 5.30 | 7 | 462 | – | 101181 |
| CB12 | 24200-28600 | S50 | 15.75 | 5.30 | 7 | 462 | – | 101183 |
| CB12 | 24200-28600 | S60 | 15.75 | 5.30 | 7 | 506 | – | 101305 |
| CB12T | 24200-28600 | S50 | 15.75 | 5.30 | 7 | 495 | J250x2 | 101182 |
| CB15 | 24200-28600 | S60 | 19.69 | 8.12 | 10.77 | 726 | – | 101185 |
| CB15C | 28600-35200 | S60 | 18.90/11.81 | 5 | 6.71 | 583 | – | 101186 |
| CB15T | 28600-35200 | S60 | 19.69 | 8.12 | 10.77 | 803 | J300x3 | 101184 |
| CB17 | 35200-39600 | S60 | 21.65 | 9.53 | 13 | 814 | – | 101188 |
| CB17 | 35200-39600 | S65 | 21.65 | 9.53 | 13 | 847 | – | 101189 |
| CB20 | 39600-48400 | S70 | 25.59 | 15.19 | 15.72 | 1342 | – | 101190 |
| CB25 | 48400-57200 | S70 | 25.59 | 15.19 | 20.48 | 1342 | – | 101191 |
| CB30 | 55000-88000 | S70 | 31.50 | 20.84 | 28.25 | 1738 | – | 101193 |
| CB30 | 55000-88000 | S70/55 | 31.50 | 20.84 | 28.25 | 1738 | – | 101356 |
| CB30 | 55000-88000 | S80 | 31.50 | 20.84 | 28.25 | 1848 | – | 101194 |
