Schwenkenbare Schnellwechsler TCX

Rotorwechsler 0-2 Tonnen

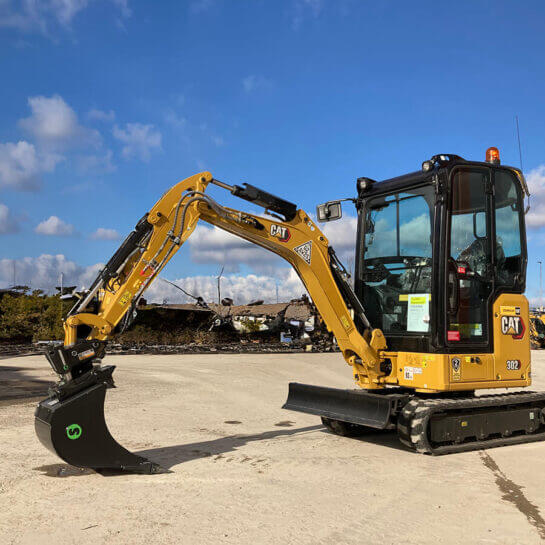

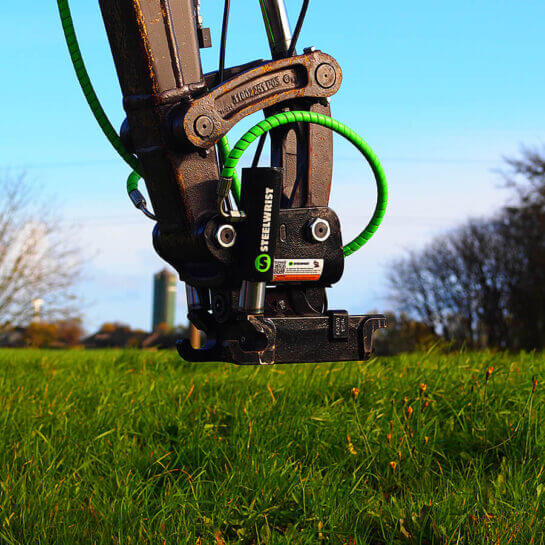

Der TCX – ein schwenkbarer Schnellwechsler auch für die kleinsten Bagger

Der TCX-Schwenkwechsler ist für Bagger unter zwei Tonnen konzipiert und bietet dem Anwender eine Neigefunktion und einen integrierten Schnellwechsler für den Wechsel zwischen Arbeitsgeräten. TCX ist als Direktmontage mit einer S30-Kupplung mit manueller Schnapp- oder hydraulischer Verriegelung erhältlich. Der vollständig gegossene und kompakte Körper hat ein geringes Gewicht.

Der TCX und der S30 Schnellwechsler werden nicht geschweißt, haben optimierte Materialstärken und Kontaktflächen und sind dadurch extrem robust für eine lange Lebensdauer.

• Vorderer Stifthaken für sicheren Werkzeugwechsel
• Bis zu 30° Neigungswinkel in jede Richtung
• Optimiertes Angebot an Arbeitsgeräten

Technische Spezifikation

Schwenkbare SchnellwechslerTCXTCX
Schwenkenbare Schnellwechsler TCXS30S40
Maschinengewicht [ton]0-22-4
Max. Losbrechmoment [kNm]
Gewicht von [kg]2866
Bauhöhe [mm]162202
Länge [mm]
Breite Zylinder [mm]
Maximaler Schwenkwinkel [mm]±30°±30°
Maximale Breite des Löffelstiels [mm]125160
Stiftdurchmesser [mm]25-3530-40
Radstand [achsabstand] [mm]85-180100-220
Kippmoment [kNm]1,94
Haltemoment [kNm]1,94
Lasthaken [ton]0,752
Oil Flow [l/min]5-105-10
Max. Arbeitsdruck [bar]
Max. Druck Extrafunktion [bar]175210
Sicherheitslösung–FPH
Schwenkbare SchnellwechslerTCXTCX
Schwenkenbare Schnellwechsler TCXS30S40
Maschinengewicht [lb]0-44004400-8800
Max. Losbrechmoment [kNm]
Gewicht von [lb]62145
Bauhöhe [inch]6,388
Länge [inch]
Breite Zylinder [inch]
Maximaler Schwenkwinkel [inch]±30°±30°
Maximale Breite des Löffelstiels [inch]56,30
Stiftdurchmesser [inch]1-1,381,18-1,57
Radstand [achsabstand] [inch]3,35-74-8,66
Kippmoment [kNm]1,94
Haltemoment [kNm]1,94
Lasthaken [lb]0,754400
Oil Flow [gallons/min]1-31-3
Max. Arbeitsdruck [bar]
Max. Druck Extrafunktion [bar]175210
Sicherheitslösung–FPH
