Kallistuvat liittimet XT
Kallistuva- ja pyörivä liitin 2-24 tonnisiin
Kallistuvat liittimet jopa 24t kaivinkoneille
Steelwristin kallistuva liitin tarjoaa kallistustoiminnon lisäksi pikakiinnikeratkaisun, joiden ansiosta kaivinkoneestasi tulee paljon monipuolisempi. Kallistuva liitin on vankkarakenteinen valettu ylärunko ja suurella kontaktipinnalla oleva kiinnike sekä vahva kallistusmoottori. Integroitu pikakiinnike mahdollistaa nopeat työkalun vaihdot poistumatta hytistä.
Asennus on helppoa, erillistä ohjausjärjestelmää ei tarvita. Kallistuva liitin lisää kaivinkoneen monipuolisuutta erilaisiin töihin, kuten maisemointiin, ojanperkuuseen, luiskien tekoon, purkuun ja muihin sekalaisiin urakoihin. Kauhaa tai työlaitetta voidaan käyttää tarkemmin, eikä konetta tarvitse jatkuvasti siirrellä.
XT kallistuva liitin – vankka kallistutoiminto 2-24 t kaivinkoneille

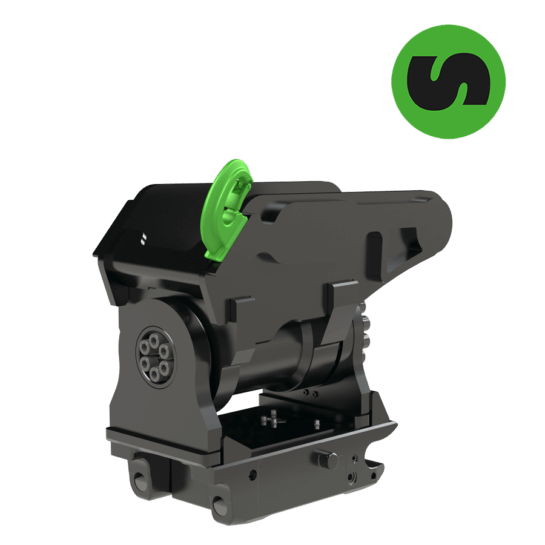

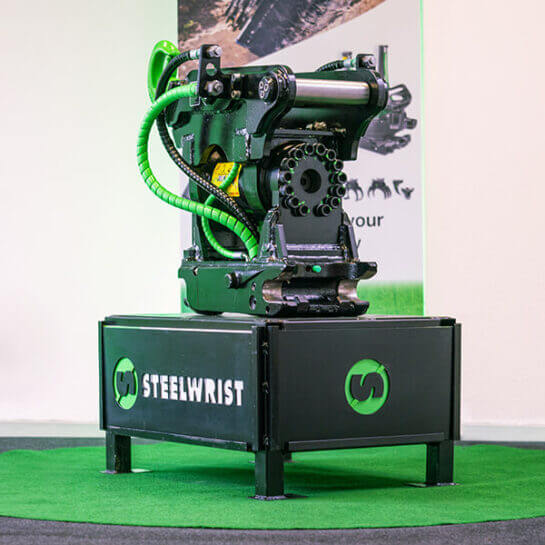

Steelwrist XT kallistuva liitin perustuu teräsvalettuun kiinnikeosaan ja jämäkkään, puomikiinnitteiseen ylärunkoon. Se kiinnitetään Expander-tapeilla, jotka takaavat välyksettömän kiinnityksen ja kestävät suuren kallistusvoiman. Jopa 90-asteen kallistus, mallista riippuen tarjoaa kaivinkoneelle laajat mahdollisuudet suoriutua erilaisista töistä huomattavasti tehokkaammin ilman jatkuvaa koneen siirtelyä.
Liitin on varustettu huipputurvallisella etutapin koukulla tai -lukolla.
The coupler has Front Pin Lock or Front Pin Hook for safe work tool changes.
Add SQ functionality to enable quick changes of powered work tools
Available from XT10 and above, the tilt coupler can be equipped with Steelwrist SQ technology. This will allow you to change powered work tools such as breakers, crushers, shears, grapples as well as mechanical work tools in only seconds – all without leaving the cab. Naturally all SQ products comply with the Open-S standard. We believe in open standard interfaces, and this means that the SQ system allows you to use work tools from other brands following the Open-S standard.
Information
Tiltfästen | XT4 | XT7 | XT7 | XT10 | XT10 | XT10 | XT20 | XT20 | XT23 | XT23 |
---|---|---|---|---|---|---|---|---|---|---|
Pikaliitin | S40 | S40 | S50 | S45 | S50 | SQ50 | S60 | SQ60 | S70 | SQ70 |
Konepaino [ton] | 2-6 | 2-6 | 5-7 | 5-12 | 5-12 | 5-12 | 12-20 | 12-20 | 18-24 | 18-24 |
Maksimi murtovoima [kNm] | ||||||||||
Paino alkaen [kg] | 95 | 145 | 190 | 210 | 210 | 210 | 360 | 380 | 620 | 650 |
Rakennekorkeus [mm] | 368 | 394 | 440 | 445 | 481 | 481 | 515 | 515 | 625 | 625 |
Pituus [mm] | ||||||||||
Sylintereiden leveys [mm] | ||||||||||
Max kallistuskulma [aste] | ±90° | ±90° | ±90° | ±60° | ±60° | ±60° | ±60° | ±60° | ±60° | ±60° |
Puomin maksimi halkaisija [mm] | 160 | 200 | 230 | 230 | 230 | 276 | 334 | 334 | 400 | 400 |
Tapin halkaisija [mm] | 35-45 | 35-50 | 45-60 | 45-60 | 45-60 | 45-60 | 60-80 | 60-80 | 60-80 | 60-80 |
Akseliväli [cc -mitta] [mm] | 130-270 | 235-345 | 220-365 | 220-365 | 220-365 | 220-365 | 600-460 | 300-460 | 270-485 | 270-485 |
Kallistusvoima [kNm] | 2,6 | 4,3 | 4,3 | 7,2 | 7,2 | 7,2 | 13,3 | 13,3 | 17,8 | 17,8 |
Pitomomentti [kNm] | 9,4 | 14,8 | 14,8 | 20,4 | 20,4 | 20,4 | 40,7 | 40,7 | 53,1 | 53,1 |
Nostokoukku [ton] | 3 | 3 | 3 | 5 | 5 | 5 | 5 | 5 | 8 | 8 |
Oil Flow [l/min] | 9-28 | 15-30 | 15-30 | 19-58 | 19-58 | 19-58 | 26-78 | 26-78 | 35-105 | 35-105 |
Maksimipaine [bar] | ||||||||||
Maksimi lisähydrauliikan paine [bar] | 210 | 210 | 210 | 210 | 210 | 270 | 350 | 350 | 350 | 350 |
Turvaratkaisu | FPH | FPH | FPH | FPL1 | FPL2 | FPL2 | FPL2 | FPL2 | FPL2 | FPL2 |
